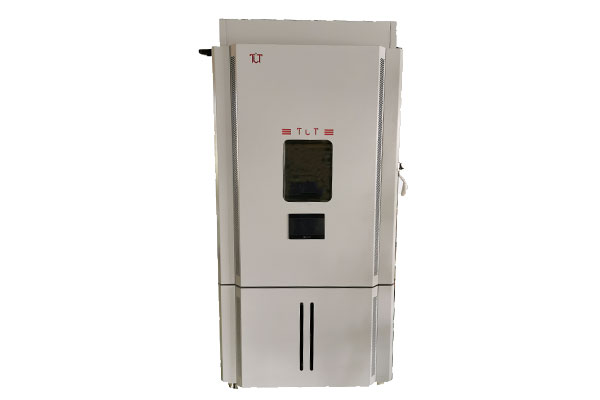

混合氣體腐蝕試驗箱普通(二路氣體)

  • 2024-04-01 00:00:00
  • 184

符合標準

IEC60068-2-60試驗方法Ke:人造低濃度污染氣體腐蝕試驗

DIN EN 60068-2-60環境試驗第2-60部分:試驗Ke:流動混合氣體腐蝕試驗

GB/T2423.19-2013《接觸點和連接件的二氧化硫腐蝕試驗》

GB/T2423.20-2014《接觸點和連接件的硫化氫腐蝕試驗》

GB/T2423.51-2020電工電子產品環境試驗Ke流動混合氣體腐蝕試驗

適用于二氧化硫氣體、硫化氫、二氧化氮、氯氣氣體進行單獨或混合氣體試驗要求之一進行設計制造



一、試驗箱結構

1、箱體采用進口PP塑料板通過特制的模具經高溫軟化再冷卻而成型,板與板之間的拼縫經刨銑后成90度直角;

2、再采用高溫焊具熔化塑料焊絲填補的方法,經冷卻后的焊縫更加牢固,整個箱體的拼縫圓滑平整、箱體結構緊湊,外觀亮澤;

3、設備設計兩套箱體,箱內溫濕度采用外置式溫濕度空氣調節柜制造出規定溫濕度環境進入箱體,并在箱體內循環。

4、設備設計一套空調系統,內有制冷系統、加熱系統、加濕系統,空調系統制造出符合試驗的溫度和濕度,同時輸入一定濃度的混合好的混合氣體;

5、在設備攪拌室內攪拌均后進入箱體,控制好流量,使之達到規定的范圍,濃度可由各氣體濃度檢測儀檢測并進行有效的控制,使之達到規定的范圍。

6、設備加熱升溫快,溫濕度分布均勻。

7、加熱加濕元件采用鈦金屬加熱管,耐腐蝕,使用壽命長。

8、箱門采用鋼化玻璃,開關方便自如。

9、采用耐腐蝕硅橡膠密封,確保氣體不溢出。

10、樣架結構設計按國家標準,也可采用掛鉤方式,承重量大,試品放置容易。

11、氣體從鋼瓶出來后經過減壓,再經耐腐蝕電磁閥控制由流量計進入混合箱體,之后和空調柜中的溫濕度空氣一起進入箱體底部的分流管道,均勻地從箱體內穿過。

12、附超溫保護,水位不足,確保使用安全。

13、設備的制冷系統安裝在設備的底部,主要在夏天使用時起降溫并恒溫和除濕的作用。

14、設備控制系統設計于箱體右側,操作簡單。特設的氣體過濾裝置能夠在試驗結束之后快速有效地將箱體內殘余的氣體過濾,余氣不會對大氣造成污染,操作方便。

15、裝置采用霧化堿液幕簾式中和酸性氣體的方式,最后再經過活性炭的吸附,使輸出的尾氣呈弱堿性。

16、公式體積比計算方法,質量流量計計量控制氣體濃度

17、線路控制板及其它元器件均固定在便于檢查和維護的位置

18、質量流量計的集成裝置,檢測更方便快捷

19、設計承重底板,可根據客戶要求設計承重樣品架

20、腐蝕氣體濃度范圍:5ppb-50ppm,超高濃度可根據客戶要求單獨設計

21、氣體濃度隨機測量法 使用進口的氣體采集裝置和氣體檢測裝置

22、設備完全滿足標準規定的銅片增重試驗



二、設備主要技術規格及參數

規格

工作室尺寸D*W*H (mm)

功率

TLT-QH2-300S

580×580×900

3.5kw

TLT-QH2-600S

850×750×940

6.5kw

TLT-QH2-900S

1000*900*1000

9.5kw

TLT-QH2-960S

800*1500*800

9.5kw

TLT-QH2-1350S

1000*1500*1000

12.5kw

1、溫度范圍:10℃~60℃

2、相對濕度:50%--95%

3、溫度均勻度:≤±2℃

4、溫度波動度:±0.5℃

5、濕度波動度:±2%

6、試驗時間:0—999 H、M、S可調

7、氣體濃度-M :0.5ppm to 50ppm

8、氣體濃度-L :250ppb to 500ppb(0.5ppm)

9、氣體濃度-VL :5ppb to 250ppb

10、氣體產生法:鋼瓶法(特配標氣)

11、氣體濃度測量法:使用進口的氣體采集裝置和氣體檢測裝置

12、換氣次數:3-10次(根據實際情況選擇)

13、樣品架:可做不規則樣品試驗

14、使用環境溫度:5℃~ 35℃

15、使用環境濕度:≤85%;

16、電源要求:AC 380V



三、控制系統

1、溫濕度控制儀:進口觸摸屏,控制準確、平穩,長期運轉不漂移。設備可以設定并顯示溫度、濕度、各種氣體的濃度;

2、時間繼電器:1s~9999h、m、s可調;

3、傳感器:PT100測試傳感器

4、執行元器件:施耐德交流接觸器,小型繼電器,固態繼電器



四、制冷和除濕系統

1、壓縮機:全封閉法國泰康 1套,使夏天工作時可以達到溫度25度,濕度70%;

2、制冷方式:風冷;

3、制冷劑:R22;

4、全系統管路均作通氣加壓48H撿漏測試;

5、加溫、降溫系統完全獨立;

6、內螺旋式冷媒銅管;

7、斜率式蒸發器;

8、干燥過濾器、冷媒流量視窗、修理閥、油分離器、電磁閥、貯液筒均采用進口原裝件



五、保護系統

    整體設備超溫,風機過熱保護,整體設備欠相/逆相,制冷系統過載,制冷機組超壓,整體設備定時,其它還有漏電、運行指示,故障報警后自動停機等保護。



六、隨機資料及備品備件

    設備的合格證、保修卡、裝箱單、使用說明書、儀表和電器使用說明書、設備電氣原理圖;過濾殘余氣體的專用物質一包;
